一(yi)、?產(chan)品概述
1、?QD型吊鉤橋式起重機主要應用于各種室內車間。根據利用等級和載荷狀態的不同，分為A5、A6兩種工作級別。
2、?司機室平臺入口方向分為側面入口、端面入口和頂面入口三種。
3、?司機室可以左端安裝，也可以右端安裝。
4、?大車導電可以用安全滑觸線也可以用角鋼，既可以在司機室對側，也可以在司機室同側。
5、?該起重機的動作操作全部在司機室內完成。

QD雙梁起重機參數表

起重量 (t)	跨度 (m)	起升高度 (m)	工作級別	主起升速度 m/min	副起升速度 m/min	小車運行速度 m/min	大車運行速度 m/min	推薦軌道
5	10.5～16.5	16	A5	9.2	--	37.2	68.4	43kg/m
	19.5～31.5						69
	10.5～16.5	16	A6	12.6	--	37.2	90.6	43kg/m
	19.5～31.5						92.8
10	10.5～22.5	16	A5	8.5	--	37.2	69	43kg/m
	25.5～31.5						70.9
	10.5～22.5	16	A6	13.3	--	37.2	92.7	43kg/m
	25.5～31.5						93.7
16/3.2	10.5～25.5	16/18	A5	7.9	11.2	36.3	74.7	43kg/m 或QU70
	28.5～31.5						75.5
	10.5～25.5	16/18	A6	10.7	11.2	36.3	86.5	43kg/m 或QU70
	28.5～31.5						87
20/5	10.5～25.5	12/14	A5	7.1	9.2	36.6	74.7	43kg/m 或QU70
	28.5～31.5						75.5
	10.5～25.5	12/14	A6	9.7	9.2	36.6	86.5	43kg/m 或QU70
	28.5～31.5						87
32/5	10.5～16.5	16/18	A5	6.3	9.2	29.8	64.6	QU70 或方鋼90
	19.5～31.5						65.3
	10.5～16.5	16/18	A6	7.8	9.2	29.8	89	QU70 或方鋼90
	19.5～31.5
50/10	10.5～16.5	12/16	A5	5.9	8.5	31	75	QU80? 或方鋼100
	19.5～31.5						76
	10.5～16.5	12/16	A6	7.8	8.5	31	75	QU80 ? 或方鋼100
	19.5～31.5						76.4
75/20	10.5～31.5	20/22	A5	3.8	7.2	38.4	53.9	QU100

	10.5～22.5	20/22	A6	5	8.5	38.4	77.8	QU100
	25.5～31.5						67
100/20	13～19	18/20	A5	3.1	7.2	33.9	61.7	QU100
	22～31
	13～31	18/20	A6	3.9	7.2	33.9	61.8	QU100

125/32	13～16	18/20	A5	3.5	7.5	33	59.6	QU100
	19～31						59.2
	13～16	18/20	A6	3.6	7.5	33	59.7	QU100
	19～31						67
150/32	13～31	22/24	A5	3.7	7.5	40	68	QU120

160/32	13～31	22/25	A5	3.2	5.9	22.5	57	QU120

200/50	13～31	20/22	A5	2.6	7.7	32	48	QU120

250/50	13～31	20/22	A5	2.2	7.7	32	50	QU120

300/75	13～31	24/26	A5	2.4	6.8	28	42	QU120

350/80	13～31	24/26	A5	2.2	6.8	28	42	QU120

400/80	13～31	23/26	A5	2.6	5.1	31	45	QU120

450/100	13～31	24/26	A5	2.1	4.7	27	42	QU120

500/100	13～31	20/22	A5	2	4.7	26	38	QU120

550/100	13～31	22/24	A5	1.8	4.7	26	38	QU120

600/150	34	24/26	A5	0.17~1.7	0.41~4.1	1.5~15	3.6~36	QU120

800/150	34	26/28	A5	0.15~1.5	0.41~4.1	1.3~13	3.1~31	QU120

備注：可以非標定制。

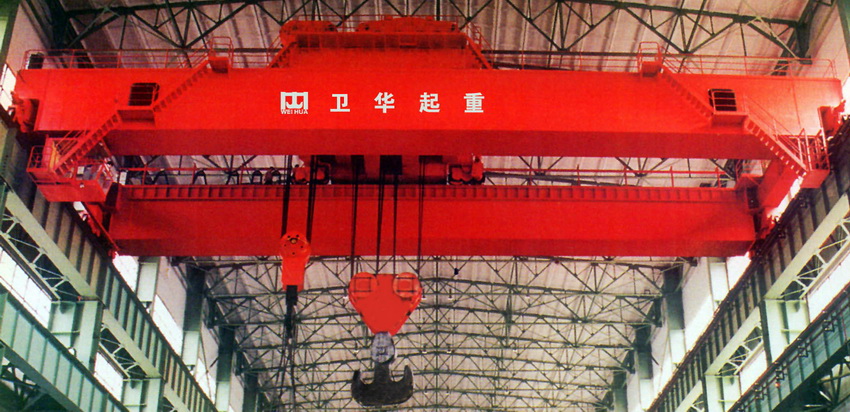

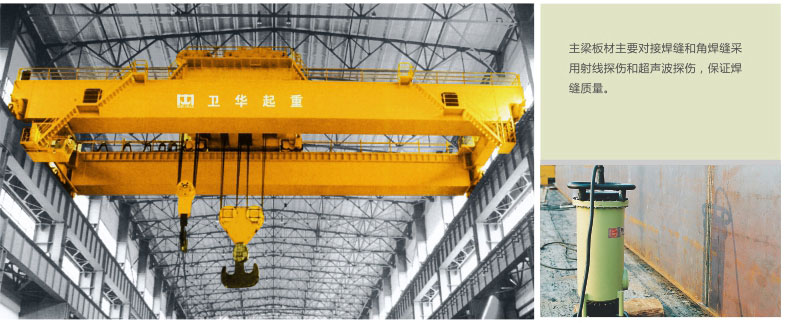

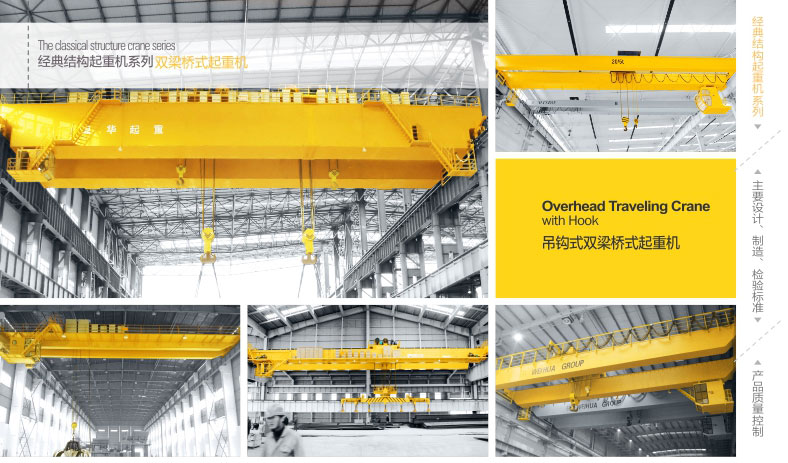

QD型吊鉤雙梁橋式起重機
