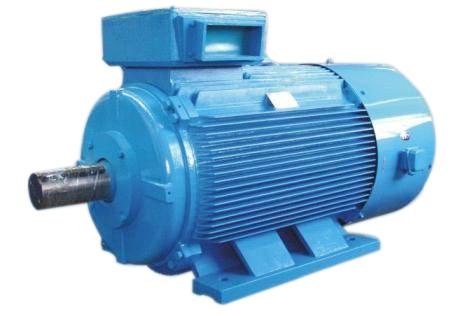

1、產品概述

1.1 YZR系列冶金及起重用繞線轉子與鼠籠轉子三相異步電動機適用于各種類型的起重機械及其它類似設備的電力驅動，具有較高的過載能力和機械強度，適用于短時或斷續周期性工作制，頻繁起動、制動及有顯著的振動與沖擊的設備。
1.2電動機的功率等級和安裝尺寸符合IEC72推薦標準，功率等級和安裝尺寸的相互關系與日本JEM1202及西德DIN42681相似，大多數可以互換。YZR系列為冶金及起重用繞線轉子三相異步電動機產品 ,? 符合行業標準JB/T10105—1999規定。
2、使用條件
海拔不超過1000m能正常運行。F級適用于環境空氣溫度在-20℃到40℃之間，H級適用于環境空氣溫度在-20℃到60℃之間。相對濕度小于90%。
3、基本形式
工作方式：
??? 電動機的額定電壓為380V，額定頻率為50Hz。
??? 電動機適用于斷續周期性負載，根據負載的不同性質，電動機的工作制分為：
??? 3.1、短時工作制（S2）：在恒定負載下按給定時間運行，未達到熱穩定狀態時即停機和斷能一段時間，使電機再度冷卻到與冷卻介質溫度這差在2K以內。
??? 3.2、斷續周期工作制（S3）：是一系列相同的工作周期，每一周期包括一段恒定負載運行時間和一段停止并斷能的時間。在這種類型中，每一周期的起動電流對電動機的溫升無明顯的影響；每10分鐘為一工作周期，即每小時起動六次。
??? 3.3、帶起動的斷續周期性工作制（S4）：是一系列相同的工作周期，每一周期包括一段起動時間，一段恒定負載運行時間和一段停止并斷能的時間。每小時起動次數分為150次、300及600次。
??? 3.4、帶電制動的斷續周期性工作制（S5）：是一系列相同的工作周期，每一周期由一段起動時間，一段恒定負載運行時間，一段快速電制動時間和一段停止并斷能時間所組成。
注：可根據用戶要求帶超溫保護開關、防潮加熱帶、電磁制動器及超速開關等，接受特殊協議訂貨。

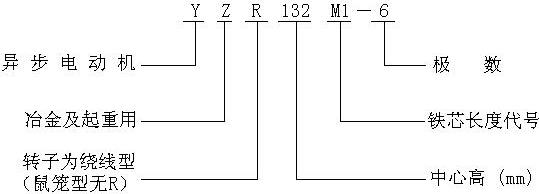

4、型號說明：?????? ??????????
? YZR電動機

?5、供貨廠家：
?
?

YZR系列技術數據（表中數據為(wei)額定電(dian)(dian)壓、額定頻率和基準(zhun)(zhun)工作制(zhi)時的(de)設計值(zhi)，僅供用戶(hu)選型時參考，具體數據以電(dian)(dian)動機的(de)銘牌數據為(wei)準(zhun)(zhun)）

工作	S₂								S3																						轉動慣量 Kg·m2	重量(kg)
方式	S₂								6次/小時
FC	30分鐘				60分鐘				15%				25%				40%								60%				100%
項　目	Pn	I₁	I₂	n	Pn	I₁	I₂	n	Pn	I₁	I₂	n	Pn	I₁	I₂	n	Pn	I₁	I₂	Tm	I_O	n	η%	Cosφ	P_N	I₁	I₂	n	P_N	n
項　目	Kw	A	A	r/min	Kw	A	A	r/min	Kw	A	A	r/min	Kw	A	A	r/min	Kw	A	A	Tn	A	r/min	η%	Cosφ	KW	A	A	r/min	KW	r/min
機座號	同步轉速1000r/min
112M	1.8	5.3	13.4	815	1.5	4.63	12.5	866	2.2	6.6	18.4	725	1.8	5.3	13.4	815	1.5	4.63	12.5	2.5	3.37	866	65	0.77	1.1	3.8	7.32	912	0.8	940	0.06	96.5
132M1	2.5	6.5	12.9	892	2.2	6.05	12.6	908	3	8	16.2	855	2.5	6.5	12	892	2.2	6.02	11	3.05	4.5	931	72	0.76	1.8	5.4	8.96	924	1.5	940	0.07	86
132M2	4	9.7	14.2	900	3.7	9.2	14.5	908	5	12.3	18.2	875	4	9.7	14.2	900	3.7	9.67	12.6	3.44	7.04	941	77	0.75	3	7.9	10.2	937	2.5	950	0.12	96
160M1	6.3	16.4	29.4	921	5.5	15	25.7	930	7.5	18.5	35.4	910	6.3	16.4	29.4	921	5.5	15	25.7	2.56	7.95	930	75.5	0.78	5	14	22.9	935	4	944	0.15	160
160M2	8.5	19.6	29.8	930	7.5	18	26.5	940	11	24.6	36.5	901	8.5	19.6	29.8	930	7.5	18	26.5	2.78	11.2	940	79	0.8	6.3	16	21.7	949	5.5	950	0.2	174
160L	13	28.6	31.6	942	11	24.5	27.6	957	15	34.7	39	920	13	28.6	31.6	942	11	24.9	27.6	2.47	13	945	82	0.8	9	21	22.3	952	7.5	970	0.39	230
180L	17	36.7	49.8	955	15	33.8	46.5	962	20	42.6	58.7	946	17	36.7	49.8	955	15	33.8	46.5	3.2	18.8	962	84	0.81	13	29.7	37.3	968	11	975	0.67	320
200L	26	56.1	82.4	956	22	49.1	69.9	964	33	62	68	942	26	56.1	82.4	956	22	49.1	69.9	2.88	26.6	964	86	0.8	19	44.5	60.5	969	17	973	0.84	398
225M	34	70	85	957	33	62	74.4	962	40	80	101	947	34	70	85	957	30	62	74.4	3.3	29.9	962	88	0.82	26	55	64.5	970	22	975	1.52	512
250M1	42	80	103	960	37	70.5	91.5	965	50	99	123	950	42	80	103	960	37	70.5	91.5	3.13	26.5	960	89	0.89	32	61	79	968	28	975	1.78	559
250M2	52	97	110	958	45	84.5	95	965	63	121	134	947	52	97	111	958	45	84.5	95	3.48	28.2	965	90.5	0.89	39	73	83	969	33	974	2.35	747
280S	63	118	142	966	55	102	130	969	75	144	170	960	63	118	142	966	55	102	120	3	34	969	81	0.9	48	88	107	972	40	976	2.86	848
280M	85	157	140	966	75	139	124	970	100	185	166	960	85	157	140	966	75	139	124	3.2	47	970	81.8	0.89	63	118	104	975	50	978	2.86	848
同步轉速750r/min
FC	30分鐘				60分鐘				15%				25%				40%								60%				100%		轉動慣量 Kg·m2	重量(kg)
項　目	Pn	I₁	I₂	n	Pn	I₁	I₂	n	Pn	I₁	I₂	n	Pn	I₁	I₂	n	Pn	I₁	I₂	Tm	I_O	n	η%	Cosφ	P_N	I₁	I₂	n	P_N	n
項　目	Kw	A	A	r/min	Kw	A	A	r/min	Kw	A	A	r/min	Kw	A	A	r/min	Kw	A	A	Tn	A	r/min	η%	Cosφ	KW	A	A	r/min	KW	r/min
160L	9	22.4	28.1	694	7.5	19.1	23	705	11	27.5	35.3	679	9	22.4	28.1	694	7.5	19.1	23	2.73	12.7	705	78.5	0.72	6	16.4	18.2	712	5	724	0.2	172
180L	13	29.1	47.8	700	11	27	44	700	15	34	56	690	13	29.1	47.8	700	11	27	44	2.72	14.8	700	81	0.77	9	21.9	32.1	720	7.5	726	0.39	230
200L	18.5	40	67.2	701	15	33.5	53.5	712	22	48	81	690	18.5	40	67.2	701	15	33.5	53.5	2.94	17.8	712	85	0.78	13	3	46	718	11	723	0.67	317
225M	26	55	71.2	708	22	46.9	59.1	715	33	70	92	696	26	55	71.2	708	22	46.9	59.1	2.96	24.2	715	86	0.79	18.5	41	49.5	721	17	723	0.82	390
250M1	35	64	80	715	30	63.4	67.7	720	42	75	97.5	710	35	64	80	715	30	63.4	68.8	2.64	31.4	720	87	0.8	26	52	59.1	725	22	729	1.52	515
250M2	42	86	79	716	37	78	70	720	52	103	98	706	42	86	79	716	37	78.1	70	2.73	36.9	720	88	0.82	32	68	6	725	27	729	1.79	560
280S	52	108	106	712	45	96.5	92	717	63	129	130	704	52	108	106	712	45	96.5	92	3.17	48	717	88.8	0.8	39	86.2	79.4	722	33	726	2.35	747
280M	63	126	110	722	55	111	92.5	725	75	150	132	715	63	126	110	722	55	111	92.5	2.85	52.3	725	89	0.84	48	103	82.8	720	40	732	2.86	848
315S	85	165	178	722	75	147	157	725	100	200	162	715	85	165	178	722	75	147	157	2.94	62	725	89	0.85	63	126	131	729	55	734	7.22	1050
315M	100	190	18.4	715	90	172	161	720	125	250	232	717	100	190	184	715	90	172	161	3.13	57.7	720	90	0.87	75	140	136	725	63	728	8.68	1170
同步轉速600r/min
FC	30分鐘				60分鐘				15%				25%				40%								60%				100%		轉動慣量 Kg·m2	重量(kg)
項　目	Pn	I₁	I₂	n	Pn	I₁	I₂	n	Pn	I₁	I₂	n	Pn	I₁	I₂	n	Pn	I₁	I₂	Tm	I_O	n	η%	Cosφ	P_N	I₁	I₂	n	P_N	n
項　目	Kw	A	A	r/min	Kw	A	A	r/min	Kw	A	A	r/min	Kw	A	A	r/min	Kw	A	A	Tn	A	r/min	η%	Cosφ	KW	A	A	r/min	KW	r/min
280S	42	92	177	571	37	84.8	153	560	55	112	235	564	42	92	177	571	37	84.8	153	2.8	44.2	572	86	0.76	32	77	133	578	27	582	3.58	767
280M	55	127	207	556	45	104	165	560	63	146	241	548	55	127	207	556	45	104	165	3.16	63.6	560	86	0.77	37	90	136	569	33	587	3.98	840
315S	63	132	162	580	55	118	139	580	75	154	194	574	63	133	162	580	55	118	139	3.11	62.5	580	88.5	0.79	48	107	122	585	40	588	7.22	1026
315M	85	179	171	576	75	160	149	579	100	210	203	570	85	179	171	576	75	160	149	3.45	85.3	579	89	0.79	63	140	125	584	50	587	8.68	1156
355M	110	232	246	581	90	192	198	585	132	284	299	576	110	232	246	581	90	192	198	3.33	97	589	90	0.81	75	164	166	588	63	589	14.32	1520
355L1	132	265	256	576	110	224	207	582	160	324	314	571	132	265	256	578	110	224	207	3.1	101	582	91	0.82	90	186	172	585	75	588	17.08	1764
355L2	150	292	238	588	132	278	206	588	185	374	296	585	150	292	238	588	132	278	206	3.48	140	588	92	0.82	110	239	174	591	90	592	19.18	1810
400L1	190	390	290	585	160	338	244	587	220	445	336	581	19	390	290	584	160	338	244	3.02	175	587	91.5	0.79	135	294	206	592	115	591	24.52	2400
400L2	240	490	302	585	200	427	252	588	270	540	340	582	240	490	302	586	200	423	257	2.85	213	588	92.2	0.78	170	372	224	591	145	592	28.1	2950

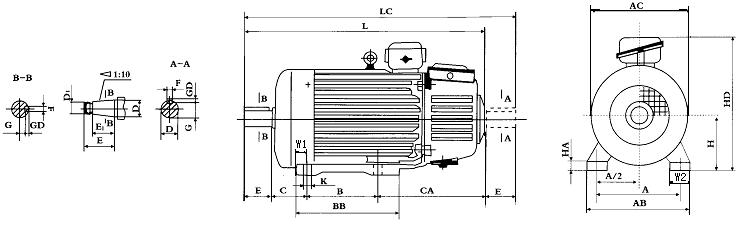

YZR? 機座帶底腳、端蓋上無凸緣電動機外形及安裝尺寸　　　　單位：mm

項目代號	安裝尺寸														外形尺寸
機座號	H	A	B	C	CA	K	螺栓直徑	D	D₁	E	E₁	F	G	GD	AC	AB	HD	BB	L	LC	HA	W1	W2
112M	112	190	140	70	300	12	M10	32	-	80	-	10	27	8	235	245	330	225	590	670	20	20	50
132M	132	216	178	89	300	12	M10	38		80		10	33	8	270	270	365	280	645	727	22	20	50
160M	160	254	210	108	330	15	M12	48		110		14	42.5	9	314	315	425	286	756	868	26	25	60
160L	160	254	254	108	330			48					42.5		314	315	425	330	800	912	26	25	60
180L	180	279	279	121	360			55	M36×3		82		19.9		360	355	450	375	865	980	25	28	72
200L	200	318	305	133	400	19	M16	60	M42×3	140	105	16	21.4	10	405	405	510	395	975	1118	28	30	90
225M	225	356	311	149	450	19	M16	65	M42×3			16	23.9	10	430	450	545	415	1050	1190	28	36	90
250M	250	406	349	168	540	24	M20	70	M48×3			18	25.4	11	480	501	605	505	1195	1337	30	30	95
280S	280	457	368	190				85	M56×4	170	130	20	31.7	12	535	570	665	527	1265	1438	32	35	100
280M	280	457	419	190				85	M56×4			20	31.7	12	535	570	665	578	1315	1489	32	35	100
315S	315	508	406	216	600	28	M24	95	M64×4			22	35.2	14	620	635	750	610	1394	1562	35	32	130
315M	315	508	457	216	600			95	M64×4			22	35.2		620	635	750	660	1444	1613	35	32	130
355M	355	610	560	254	630			110	M80×4	210	165	25	41.9		700	735	950	837	1650	1864	38	50	140
355L	355	610	630	254				110	M80×4	210	165	25	41.9		700	735	950	837	1720	1934	38	50	140
400L	400	686	710	280		35	M30	130	M100×4	250	200	28	50	16	800	850	995	880	1865	2120	45	75	160

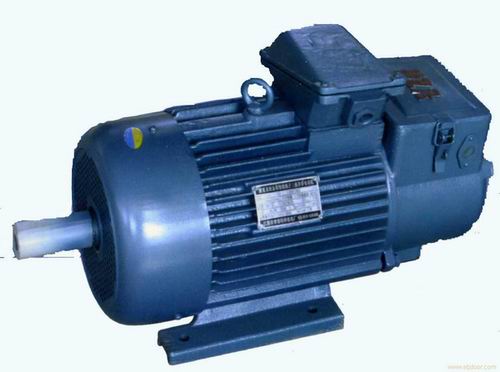

YZR系列電動機

YZR系列技術數據（表中數據為(wei)額定電(dian)(dian)壓、額定頻率和基準(zhun)(zhun)工作制(zhi)時的(de)設計值(zhi)，僅供用戶(hu)選型時參考，具體數據以電(dian)(dian)動機的(de)銘牌數據為(wei)準(zhun)(zhun)）
